P 신규 제품

[ADG5401F] 오류 보호, 6Ω R ON , 0.6kΩ 피드백 채널이있는 SPST 스위치

2020.10.07

▶아날로그 출력 보호 및 감지 솔루션
▷S 및 SFB 핀에서 최대 ± 60V의 과전압 보호
▷S 및 SFB 핀에서 최대 ± 60V의 전원 차단 보호
▷통합 0.6kΩ 보조 피드백 채널
▶모든 조건에서 알려진 출력
▷사용자 활성화, 전원 공급 상태가 소스를 0V로 끌어 옴
▷디지털 입력이없는 알려진 상태
▶래치 업 면역
▶측정 채널 및 피드백 채널에 최적화 된 저항
▷신호 채널에서 일반적으로 6Ω의 낮은 온 저항
▷Ultraflat, 신호 채널의 저항
▶3mm × 2mm LFCS
▶V SS ~ V DD ?2 V 신호 범위
▷± 15V, ± 20V, + 12V 및 + 36V에서 완전히 지정됨
▷± 5V ~ ± 22V 이중 공급 작동
▷8V ~ 44V 단일 전원 작동

[ADGS1414D] SPI, 1.5Ω RON, ± 15V / ± 5V / + 12V, 고밀도 옥탈 SPST 스위치

2020.09.25

▶오류 감지 기능이있는 SPI
▷CRC, 유효하지 않은 읽기 및 쓰기 주소, SCLK 카운트 오류 감지 포함
▷버스트 모드 및 데이지 체인 모드 지원
▷업계 표준 SPI 모드 0 및 모드 3 인터페이스 호환
▶통합 수동 부품
▶디지털 신호 및 소모품을 통해 라우팅
▶스위치의 외부 배선이 멀티플렉서 구성을 제공 할 수 있도록 보장 된 break-be-make 스위칭
▶25 ° C (± 15V 이중 공급)에서 저항에서 일반적으로 1.5 Ω
▶25 ° C에서 저항 평탄도에 일반적으로 0.3 Ω (± 15 V 이중 공급)
▶25 ° C (± 15V 이중 공급)에서 채널 간 저항 정합에서 일반적으로 0.1 Ω
▶V SS ~ V DD 아날로그 신호 범위
▶± 15V, ± 5V 및 + 12V에서 완전히 지정됨
▶2.7V ≤ V L ≤ 3.3V 와 1.8V 로직 호환성 (1.8V 장치에 대한 SPI 리드 백 제외)
▶4mm × 5mm, 30 단자 LGA

[ADGS1209] [ADGS1209] SPI 인터페이스, 낮은 CON 및 QINJ, ± 15V / + 12V, 1.8V 로직 제어, 듀얼 4:1 Mux

2018.09.11

▶ 오류 감지 기능이있는 SPI 인터페이스
▶ CRC, 잘못된 읽기 / 쓰기 주소 및 SCLK 카운트 오류 감지 기능 포함
▶ 버스트 모드 및 데이지 체인 모드 지원
▶ 업계 표준 SPI 모드 0 및 SPI 모드 3 인터페이스 호환
▶ 라운드 로빈 모드는 병렬 인터페이스와 유사한 스위칭 시간을 허용합니다
▶ 다른 장치를 제어하는 ??데 사용할 수있는 4 개의 범용 디지털 출력
▶ 전체 신호 범위에서 1pC 미만의 전하 주입
▶ 정전 용량 1 pF
▶ VSS ~ VDD 아날로그 신호 범위
- ± 15V 및 + 12V에서 완전 지정
▶ 2.7V ≤ VL ≤ 3.3V에서 1.8V 로직 호환성
▶ 24 핀 LFCSP 패키지

[ADGS1208] [ADGS1208] SPI 인터페이스, 낮은 CON & QINJ, ± 15V / + 12V, 1.8V 로직 제어, 8 : 1 Mux

2018.09.11

▶ 오류 감지 기능이있는 SPI 인터페이스
▶ CRC, 잘못된 읽기 / 쓰기 주소 및 SCLK 카운트 오류 감지 기능 포함
▶ 버스트 모드 및 데이지 체인 모드 지원
▶ 업계 표준 SPI 모드 0 및 SPI 모드 3 인터페이스 호환
▶ 라운드 로빈 모드는 병렬 인터페이스와 유사한 스위칭 시간을 허용합니다
▶ 다른 장치를 제어하는 ??데 사용할 수있는 4 개의 범용 디지털 출력
▶ 전체 신호 범위에서 1pC 미만의 전하 주입
정전 용량 1 pF
▶ VSS ~ VDD 아날로그 신호 범위
- ± 15V 및 + 12V에서 완전 지정
▶ 2.7V ≤ VL ≤ 3.3V에서 1.8V 로직 호환성
▶ 24 핀 LFCSP 패키지

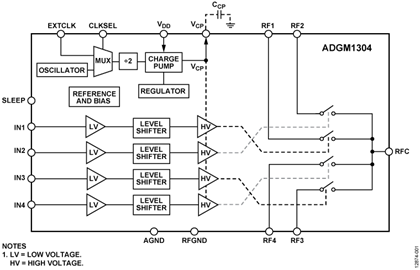

[ADGM1304] [ADGM1304] 0 Hz / DC ~ 14 GHz, 드라이버가 내장 된 단일 극, 4 개 MEMS 스위치

2018.08.16

▶ 0 Hz / dc까지 완전 작동 가능
- 온 저항 : 1.6 Ω (일반)
- 누설 누출 : 0.5nA (최대)
▶ -3 dB 대역폭
- RF1, RF4의 경우 11GHz (일반)
- RF2, RF3의 경우 14GHz (일반)
▶ RF 성능 특성
- 삽입 손실 : 2.5 GHz에서 0.26 dB (일반)
- 절연 : 2.5 GHz에서 24 dB (일반)
- IIP3 : 69 dBm (일반)
- RF 전력 : 36 dBm (최대)
▶ 작동 수명 : 10 억 사이클 (최소)
- 밀폐 된 스위치 접점
- 스위칭 시간 : 30 μs (일반)
▶ 통합 된 드라이버로 외부 드라이버 필요성 제거
- 공급 전압 : 3.1 V ~ 3.3 V
- CMOS / LVTTL 호환
- 병렬 인터페이스
- 독립적으로 제어 가능한 스위치
- IDD 슬립 모드 전류 : 1μA 일반 전력 소비
▶ 전원 공급 장치가없는 스위치가 열린 상태입니다
▶ 모든 RF 핀에서 플로팅 노드를 완화해야하는 요구 사항은 애플리케이션 정보 섹션을 참조하십시오.
▶ 24- 리드, 5mm × 4mm × 0.95mm, LFCSP
