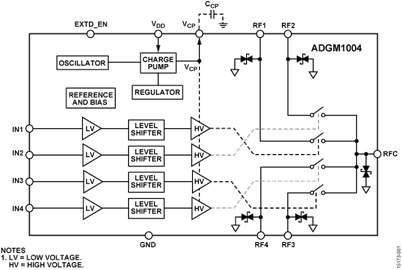

[ADGM1004] [ADGM1004] 0Hz / DC ~ 13GHz, 2.5kV HBM ESD SP4T, 드라이버가 내장 된 MEMS 스위치

2018.08.16


▶ 0 Hz / dc까지 완전 작동 가능
- 온 저항 : 1.8 Ω (일반)
- 누설 누출 : 0.5nA (최대)
▶ -3 dB 대역폭
- RF2, RF3의 경우 13GHz (일반)
- RF1, RF4의 경우 10.8GHz (일반)
▶ RF 성능 특성
- 삽입 손실 : 2.5 GHz에서 0.45 dB (일반)
- 절연 : 2.5 GHz에서 24 dB (일반)
- IIP3 : 67dBm (일반)
- 무선 주파수 (RF) 전력 : 32 dBm (최대)
▶ 작동 수명 : 10 억 사이클 (최소)
- 밀폐 된 스위치 접점
- 스위칭 시간 : 30 μs (일반)
▶ ESD (Electrostatic Discharge) 인체 모델 (HBM) 등급
- RF1 ~ RF4 및 RFC 핀의 경우 5kV
- 다른 모든 핀은 2.5kV
▶ 통합 된 드라이버로 외부 드라이버 필요성 제거
- 공급 전압 : 3.1 V ~ 3.3 V
- CMOS / LVTTL 호환
- 병렬 인터페이스 및 독립적으로 제어 가능한 스위치
▶ 전원 공급 장치가없는 스위치가 열린 상태입니다
▶ 모든 RF 핀에서 부동 노드를 피하기위한 요구 사항, 애플리케이션 정보 섹션을 참조하십시오.
▶ 5mm × 4mm × 1.45mm, 24 리드 LFCSP
...

[ADRF5040] 9 kHz ~ 12.0 GHz , 높은 절연 수준의 무반사 실리콘 SP4T Switch

2017.12.28

▶무반사의 50Ω 설계
▶양의 제어 범위 : 0V ~ 3.3V
▶높은 입력 선형성 ：
ㆍ1dB 압축 (P1dB) : 37dBm (typical)
ㆍIIP3 (input , third-order intercept) : 8GHz 에서 58dBm (typical)

▶높은 전력 처리 ：
ㆍ33dBm 통과 경로 (through path)
ㆍ27dBm 종료 경로 (termination path)
...

[HMC1118] 고절연성 SPDT 무반사(Nonreflective) 스위치: 9kHz~13GHz

2016.05.31

LFCSP 표면실장형 패키지로 제공되는 범용, 광대역, 무반사, 단극, 쌍투의 스위치
-9kHz~13.0GHz의 범위를 처리
-높은 절연성과 낮은 삽입 손실 성능 제공
-최대 8.0GHz에서 >48dB의 절연성 및 0.68dB의 삽입 손실
-최종 RFOUT의 0.05dB 마진에서의 7.5μs의 정착 시간
