2018.09.11
[A2B 버스 기능]
▶ 회선 토폴로지
- 단일 마스터, 다중 슬레이브
- 노드 간 최대 15m, 전체 케이블 길이 최대 40m
▶ 통신 거리 초과
- 동기 데이터
- 다중 채널 I2S / TDM 대 I2S / TDM
- 모든 노드에서 클록 동기, 위상 정렬
- 저 지연 슬레이브 - 슬레이브 통신
- 제어 및 상태 정보 I2C ~ I2C
- GPIO over distance
▶ 버스 전원 또는 로컬 전원 슬레이브 노드
▶ SigmaStudio 그래픽 소프트웨어 도구로 구성 가능
▶ 자동차 애플리케이션에 적합

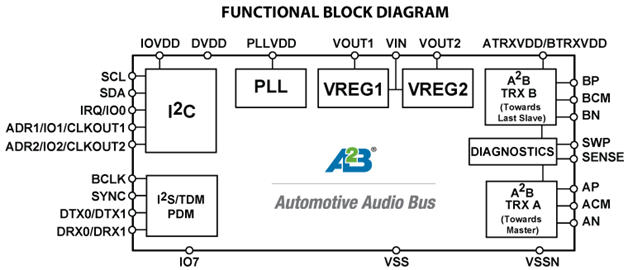

[A2B 트랜시버 기능]
▶ A2B 버스 마스터 또는 슬레이브 (AD2428W)로 구성 가능
▶ I2C 인터페이스
▶ 8 비트에서 32 비트 멀티 채널 I2S / TDM 인터페이스
- I2S / TDM / PDM 프로그래밍 가능 데이터 전송률
- 업스트림 32 개 및 다운 스트림 32 개
▶ 마스터 또는 슬레이브에 4 개의 고음역 마이크를위한 PDM 입력
▶ 최대 4 개의 PDM 마이크가있는 노드에서 I2S 데이터 수신 지원
▶ 각 트랜시버에 대한 고유 한 ID 레지스터
▶ 크로스 오버 또는 직선 케이블 링 지원
▶ EMC 성능 최적화를위한 프로그래밍 가능한 설정
