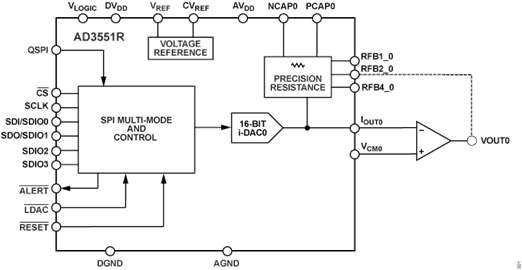

[AD3551R] 단일 채널, 16비트, 33 MUPS, 멀티스팬, 다중 IO SPI DAC

2022.03.14

▶ 16비트 해상도
▶ 고속 모드에서 33 MUPS 속도
▶ 정밀 모드에서 22 MUPS 속도
▶ 0.1% 정확도까지 65ns의 작은 신호 안착 시간
▶ 0.1% 정확도까지 100ns의 큰 신호 안착 시간
▶ 초소형 글리치: 50pV×s 미만
▶ 초저지연: 5ns
▶ THD: 1kHz에서 -105dB
▶ 구성이 가능한 출력 전압 스팬 및 오프셋
▶ 1.2V 및 1.8V 로직 레벨 호환
▶ 싱글(클래식), 듀얼 및 쿼드 SPI 모드
▶ 아날로그 및 디지털 도메인 모두 여러 오류 감지기
▶ 2.5V 내부 전압 기준, 10ppm/°C 최대 온도 계수
▶ 5 mm x 5 mm LFCSP
...

[LTC2672] 내부 참조가 있는 5채널, SPI 전류 출력 DAC(DC2026C 필요)

2021.03.03

▶ 채널당 프로그래밍 가능한 출력 전류 범위: 300mA, 200mA, 100mA, 0mA, 25mA, 12.5mA, 6.25mA 및 3.125mA
▶ 유연한 2.1V - VCC 출력 공급 전압
▶ 유연한 단일 또는 이중 공급 작동
▶ 0.6V의 최대 드롭아웃 전압이 보장됨
▶ 출력 채널당 별도의 전압 공급
▶ 내부 스위치와 음극 공급 장치(옵션)
▶ 모든 범위에서 16비트 전체 해상도
▶ 작동 보장 -40°C~125°C(H등급)
▶ 정밀 내부 기준(최대 VREF 온도 계수 10ppm/°C) 또는 외부 기준
▶ 아날로그 멀티플렉서가 전압 및 전류를 모니터링
▶ SPI 또는 전용 핀을 통해 A/B 토글
▶ 1.71V - VCC 디지털 I/O 공급
▶ 32 Lead Lead Frame 칩 스케일 패키지 [LFCSP]
...

[AD9177] 광대역 채널라이저를 포함한 쿼드, 16비트, 12 GSPS RF DAC

2021.02.16

▶ 유연한 재구성 가능한 공통 플랫폼 설계
▶ 4개의 DAC 코어가 다양한 DSP 및 바이패스 데이터 경로에 연결
▶ 싱글, 듀얼 및 쿼드 밴드 지원
▶ 데이터 경로 및 DSP 블록은 완전히 바이패스 가능
▶ 멀티칩 동기화가 포함된 온칩 PLL
▶ 외부 RF 클럭 입력 옵션(Off Chip PLL)
▶ 최대 12GSPS의 DAC 샘플링 속도
▶ JESD204C를 사용하여 최대 12 GSPS의 데이터 전송 속도
▶ 8GHz까지 사용 가능한 아날로그 대역폭
▶ 12 GSPS에서의 DAC 성능
▶ 최대 출력 전류 범위: 7mA ~ 40mA
▶ 2톤 IMD3(-7dBFS/톤당): -78.9dBc
▶ 노이즈 스펙트럼 밀도(NSD), 3.7GHz에서의 단일 신호음: -155.1dBc/Hz
▶ FSSDR(Firsic Free Dynamic Range), 3.7GHz에서 단일 신호음: -70dBc
▶ 다양한 디지털 기능
▶ 선택 가능한 보간 필터
▶ 구성 가능한 디지털 업 변환(DUC)
▶ 미세 복합 DUC 8개 및 거친 복합 DUC 4개
▶ DUC당 48비트 NCO(숫자 제어 발진기)
▶ 미세하고 거친 DUC를 바이패스하는 옵션
▶ 데이터 경로당 프로그래밍 가능한 지연
▶ 디지털 사전 왜곡(DPD) 지원 전송
▶ 미세 DUC 채널 게인 제어 및 지연 조정
▶ 수신 등화를 위한 프로그래밍 가능한 192 탭 PFIR 필터
▶ GPIO를 통해 로드된 4가지 프로파일 설정 지원
▶ AGC(Automatic Gain Control) 지원 수신
▶ 빠른 AGC 제어를 위한 짧은 대기 시간으로 빠른 감지
▶ 느린 AGC 제어를 위한 신호 모니터
▶ 전용 AGC 지원 핀
▶ 보조 기능
▶ 빠른 주파수 호핑
▶ DDS(직접 디지털 합성)
▶ 지연 시간이 짧은 디지털 루프백 모드(데이터 경로 수신)
▶ 데이터 경로를 전송하도록 NCO를 라우팅할 수 있습니다.
▶ 파워앰프 다운스트림 보호 회로
▶ 온칩 온도 모니터링 장치
▶ 유연한 GPIOx 핀
▶ TDD 절전 옵션
▶ 세르데스 JESD204B/JESD204C 인터페이스
▶ 최대 24.75Gbps의 8개 차선
▶ 최대 15.5Gbps와 호환되는 JESD204B
▶ 최대 24.75Gbps와 호환되는 JESD204C
▶ 실제 또는 복잡한 디지털 데이터(8비트, 12비트, 16비트 또는 24비트) 지원
▶ 15 mm × 15 mm, 0.8 mm 피치의 324 볼 BGA
...

[AD9166] DC ~ 9GHz, 벡터 신호 발생기

2020.10.14

▶DC 결합, 50Ω 정합 출력
▶최대 4.3dBm 출력 전력, 9GHz에서 ?9.5dBm
▶DAC 코어 업데이트 속도 : 2 × NRZ 모드에서 12.0GSPS (최소 보장)
▶넓은 아날로그 대역폭
▷2 × NRZ 모드에서 DC ~ 9.0GHz (12.0GSPS DAC 업데이트 속도)
▷혼합 모드에서 1.0GHz ~ 8.0GHz (6.0GSPS DAC 업데이트 속도)
▷NRZ 모드에서 DC ~ 4.5GHz (6.0GSPS DAC 업데이트 속도)
▶2 × NRZ 모드에서 4.88W의 전력 손실 (10GSPS DAC 업데이트 속도)
▶우회 가능한 데이터 경로 보간
▷2 ×, 3 ×, 4 ×, 6 ×, 8 ×, 12 ×, 16 ×, 24 ×
▶순간 (복잡한) 신호 대역폭
▷2.25GHz (장치 클럭 5GHz) (2 배 보간)
▷1.8GHz, 6GHz의 장치 클록 (3 배 보간)
▶빠른 주파수 호핑
▶통합 biCMOS 버퍼 증폭기
...

[AD5600 ] 고온, 16 비트, 버퍼되지 않은 전압 출력 DAC, SPI 인터페이스

2020.02.05

▶고온, 고온 작동 : -55 ° C ~ + 175 ° C
▶16 비트 해상도
▶완전 단조
▶3 선 SPI
▶파워 온 리셋 기능
▶하드웨어 LDAC 기능
▶단일 공급 2.7V ~ 5.5V
▶작은 발자국
▶10 리드, 3mm × 3mm, 단 금속 와이어 본딩 MSOP
▶1.8V 로직 호환 16 비트, 버퍼되지 않은 전압 출력 DAC, SPI 인터페이스
