▶내장된 다상 전류 공유 ▶18μA Pass-Thru Mode IQ, 99.9% 효율 ▶패스스루 또는 고정 출력 CCM, DCM 작동 ▶programm 가능한 비스위칭 Pass-Thru 창 ▶VIN Range: 2.8V to 100V (4.5V for Start-Up) ▶VOUT 범위: 1V ~ 100V ▶역입력 보호를 -40V로 설정 ▶±2% 출력 전압 정확도(?40°C ~ 125°C) ▶프로그래밍 가능한 전류 제한 ▶10V 쿼드 N 채널 MOSFET 게이트 드라이버 ▶±20% 사이클별 인덕터 전류 한계 ▶벅 또는 부스트에서 최상위 MOSFET 리프레시 노이즈 없음 ▶고정/위상 잠금 주파수: 80kHz~400kHz ▶Low EMI를 위한 확산-스펙트럼 주파수 변조 ▶전원 양호 출력 전압/과전류 모니터 ▶40 리드(6mm x 6mm) QFN 패키지로 제공
▶고효율 솔루션 -최대 97% 피크 -최대 87%의 전체 로드 -DCM이 활성화된 상태에서 1A에서 최대 96%의 경부하 효율성 ▶유연한 디자인으로 초기 PCB 정의 가능 -VT2491(15A)과 호환되는 풋프린트 -관련 확장 가능한 제품 -최대 1MHz까지 프로그래밍 가능한 스위칭 주파수 -프로그래밍 가능한 소프트 스타트 및 STAT 지연 시간 -프로그래밍 가능 기준 전압(외부 입력 옵션 포함) -프로그래밍 가능한 양극 및 음극 OCP 한계 ▶고급 아키텍처, 보호 및 보고 기능을 통해 안정적인 설계 보장 -아날로그 전류 또는 온도 보고 -개방 회로 감지를 통한 차동 원격 감지 -빠른 추적 응답과 Quick-PWM™ 아키텍처 -백분율 기반 출력 전력 양 및 OVP -개방 배수 상태 표시기(STAT) 핀 -입력 저전압 및 과전압 락아웃 -어댑티브 데드 타임 컨트롤 ▶보드 공간 절약 -통합 부스트 스위치 -27-범프 WLCSP (2.2mm x 3.8mm) 풋프린트 -세라믹 입력 및 출력 커패시터 사용으로 동작
▶ 고효율 솔루션 - 최대 96% 피크 - 최대 95.5% 최대 부하 - DCM 활성화 시 1A에서 최대 94%의 경부하 효율성 ▶ 초기 PCB 정의를 가능하게 하는 유연한 제품 - VT2491/VT2491A 및 관련 확장 가능한 제품과 호환되는 설치 공간 - 최대 1MHz의 프로그래밍 가능한 스위칭 주파수 - 프로그래밍 가능한 소프트 스타트 및 STAT 지연 시간 - 프로그래밍 가능한 기준 전압(외부 입력 옵션 포함) - 프로그래밍 가능한 양 및 음 OCP 한계 - 전류 소싱 및 싱킹 지원 ▶ 안정적인 설계를 보장하는 고급 아키텍처, 보호 및 보고 - 아날로그 전류 또는 온도 보고 - 개방 회로 감지 기능이 있는 차동 원격 감지 - Quick-PWM™ 아키텍처를 통한 빠른 과도 응답 - 백분율 기반 출력 전력 양호 및 OVP - 개방 배수 상태 표시기(STAT) 핀 - 입력 저전압 및 과전압 록아웃 - 어댑티브 데드 타임 컨트롤 ▶ 보드 공간 절약 - 통합 부스트 스위치 - 19-범프 WLCSP(2.2mm x 2.8mm) 발자국 - 세라믹 입력 및 출력 캐패시터를 사용한 작동
▶ 낮은 구성요소 수로 높은 전력 밀도 - 소형 2.52mm x 2.93mm, 25-범프 WLP - 내부 보상 - 바이어스 생성을 위한 통합 LDO 단일공급운전 ▶ 넓은 작동 범위 - 2.7V ~ 16V 입력 전압 범위 - 0.5V ~ 5.8V 출력 전압 범위 - 500kHz ~ 1.5MHz 구성 가능 스위칭 주파수 * -40°C ~ +125°C 접합 온도 범위 - 다른 구성을 선택할 수 있는 세 개의 프로그래밍 핀 ▶ 최적화된 성능 및 효율성 - VDDH = 12V, VOUT = 1.8V, fSW = 500kHz로 93.1% 피크 효율성 - 부하 과도현상 개선을 위한 AMS - 경량화 효율을 개선하기 위한 선택 가능한 DCM - 차동 원격 감지

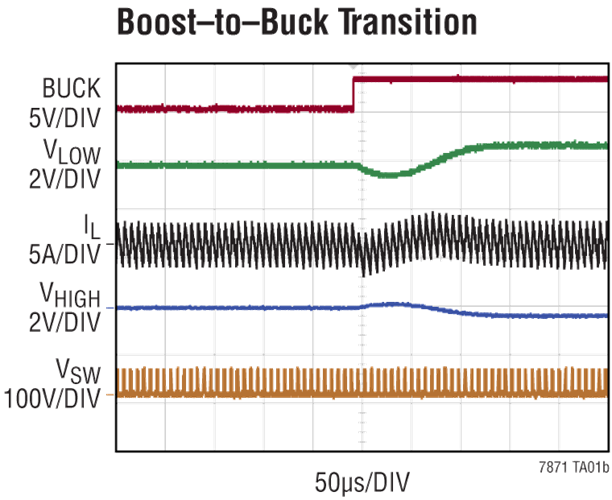

고유 한 아키텍처로 입력 전압, 출력 전압 또는 전류의 동적 조정 가능 ▶외부 게이트 드라이버 및 MOSFET으로 작동 ▶V HIGH 전압 최대 100V; V LOW 전압 최대 60V ▶동기식 정류 : 최대 98 % 효율 ▶ADI 독점 고급 전류 모드 제어 ▶± 1 % 전압 조정 정확도 과열 ▶정확하고 프로그래밍 가능한 인덕터 전류 모니터링 및 양방향 조정 ▶SPI 호환 직렬 인터페이스 ▷작동 상태 및 오류 보고서 ▷프로그래밍 가능 V HIGH , V LOW 마진 ▶위상 잠금 가능 주파수 : 60kHz ~ 750kHz ▶옵션 확산 스펙트럼 변조 ▶다상 / 다중 IC 작동 최대 24 상 ▶선택 가능한 CCM / DCM / 버스트 모드 작동 ▶열 성능이 향상된 64 리드 LQFP 패키지 ▶AEC-Q100 인증 진행 중

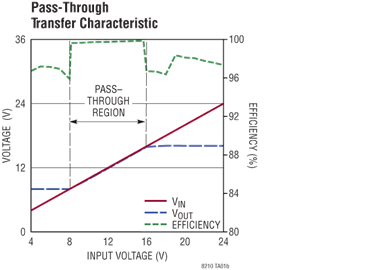

▶ 핀 선택 가능 패스 스루 또는 고정 출력 CCM, DCM, 버스트 모드 ® 작동 ▶ 프로그래밍 가능한 비 전환 패스 스루 창 ▶ 99.9 % 효율의 18μA 패스 스루 모드 IQ ▶ VIN 범위 : 2.8V ~ 100V (스타트 업의 경우 4.5V) ▶ VOUT 범위 : 1V ~ 100V ▶ ?40V의 역 입력 보호 ▶ ± 1.25 % 출력 전압 정확도 (?40 ° C ~ 125 ° C) ▶ ± 3 % 정확한 전류 모니터링 ▶ ± 5 % 정확한 전류 조정 ▶ 10V 쿼드 N 채널 MOSFET 게이트 드라이버 ▶ EXTVCC LDO, VOUT / 외부 레일에서 드라이버 구동 ▶ 사이클 별 인덕터 전류 제한 ± 20 % ▶ 벅 또는 부스트에서 탑 MOSFET 리프레시 노이즈 없음 ▶ 고정 / 위상 잠금 주파수 : 80kHz ~ 400kHz ▶ 낮은 EMI를위한 확산 스펙트럼 주파수 변조 ▶ 전력 양호 출력 전압 / 과전류 모니터 ▶ 38 리드 TSSOP 패키지로 제공
